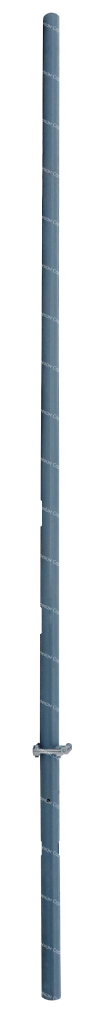

Изделия диэлектрические ИДПСГО ТС 04-01-01(У) складное; ИДПСГО ТС 04-01-02 складное (усиленное) предназначены для применения в парковой системе громкоговорящего оповещения на ОАО «РЖД».
Возможность складывания ИДПСГО СКЛАДНОГО способствует обеспечению безопасности и удобству для персонала при монтаже и проведении технического обслуживания и позволяет проводить регламентные работы без использования приставной лестницы.
Складные изделия выпускаются длиной 6500мм и 7500мм.
Изделия разработаны с учётом использования двух громкоговорителей рупорных в пластиковом корпусе типа 10ГР-38СЭ и устройств переговорных в диэлектрическом корпусе УПДК-1, УПДК-2, УПДК-3 или УПДК-4 (поставляются по отдельному заказу).
По отдельным заказам изделия диэлектрические ИДПСГО могут комплектоваться диэлектрическими маркировочными табличками и крышками технологических отверстий (деталь №10АМ; деталь 10БМ).
Для применения в районах с повышенными ветровыми нагрузками выпускаются усиленные изделия ТС 04-01-02 складные (с увеличенной толщиной стенки) длиной 6500мм и 7500мм.
В нижней части всех изделий предусмотрено закрываемое крышкой технологическое отверстие, предназначенное для коммутации цепей.Размеры изделия в различных вариантах исполнения:
ТС 04-01-01 (У) - 6500 мм или 7500 мм;
ТС 04-01-02 (усиленные, с увеличенной толщиной стенки) - 6500 мм или 7500 мм
- длина нижней части 1500 мм;
- длина верхней складывающейся части 5000 (6000)мм;
- наружный диаметр в верхней части Ø112-123 (±2) мм;
- вес изделия ~ 58…61 кг.
Электротехнические параметры изделия :
- удельное объёмное электрическое сопротивление 9,24х1010 Ом;
- удельное поверхностное электрическое сопротивление 1,49х1013 Ом;
- диэлектрическая прочность11,7 кВ/мм.
Механические параметры изделия (испытания на прочность):
- сплющивание (до появления трещин, расслоений) – 1360 кгс;
- сплющивание (до соприкосновения сторон) – 1640 кгс;
- сжатие (вдоль оси изделия) – 19880 кгс.
Диапазон рабочих температур –58℃ ÷ +60℃.
Согласно ТУ 2296-003-50695541-10 внешний вид изделий и их составных частей могут быть изменены без предварительного уведомления заказчика, что не влечёт за собой ухудшения технических характеристик.
- Гарантийный срок - 5 лет с даты продажи.
- Срок службы - 20 лет, при соблюдении правил эксплуатации.
- Складное изделие диэлектрические для парковой системы громкоговорящего оповещения ИДПСГО (ИДПСГО складное) 1 шт.
- Паспорт (на партию) 1 шт.
