Изделия диэлектрические для парковой системы громкоговорящего оповещения ИДПСГО ТС 04-01-01(У), ТС 04-03-01(У), ТС 04-01-02 (усиленное, с увеличенной толщиной стенки)

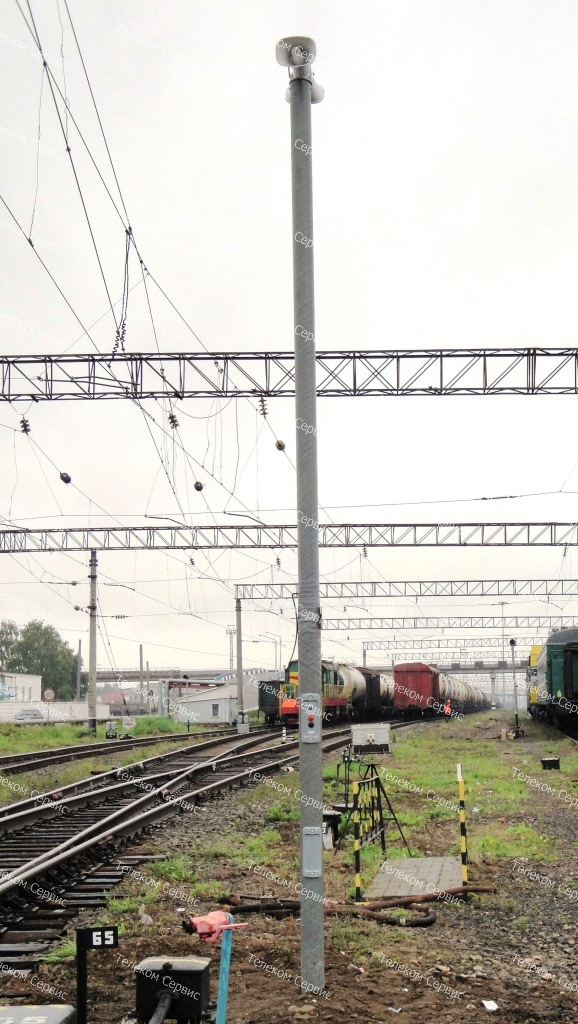

searchИзделия диэлектрические ИДПСГО ТС 04-01-01(У), ТС 04-03-01(У), ТС 04-01-02 (усиленное, с увеличенной толщиной стенки) предназначены для применения в парковой системе громкоговорящего оповещения на ОАО «РЖД».
Изделия ТС 04-01-01(У) выпускаются длиной 6500мм и 7500мм.
Изделия используются совместно с громкоговорителями 10ГР-38СЭ и переговорным устройством в диэлектрическом корпусе (УПДК).
При отсутствии необходимости размещения громкоговорителей 10ГР-38СЭ вместо изделий ТС 04-01-01(У) могут применяться изделия ТС 04-03-01 длиной 2500мм или 2700мм.
В нижней части изделия предусмотрено закрываемое крышкой технологическое отверстие, предназначенное для коммутации цепей.
По отдельным заказам изделия диэлектрические ИДПСГО могут комплектоваться диэлектрическими маркировочными табличками и крышками технологических отверстий (деталь №10АМ; деталь 10БМ).
Для применения в районах с повышенными ветровыми нагрузками выпускаются усиленные изделия (с увеличенной толщиной стенки) ТС 04-01-02 длиной 6500мм и 7500мм.
В нижней части всех изделий предусмотрено закрываемое крышкой технологическое отверстие, предназначенное для коммутации цепей.
Размеры изделия в различных вариантах исполнения:
-
ТС 04-01-01 (У) - 6500 мм или 7500 мм;
-
ТС 04-03-01 (У) - 2500 мм или 2700 мм (всегда используется без громкоговорителей 10ГР-38СЭ);
-
ТС 04-01-02 (усиленное, с увеличенной толщиной стенки) - 6500 мм или 7500 мм.
Диапазон рабочих температур – 58 ºС - +60 ºС.
Изделие разработано с учётом использования двух громкоговорителей рупорных в пластиковом корпусе типа 10ГР-38СЭ и устройств переговорных в диэлектрическом корпусе УПДК-1, УПДК-2, УПДК-3 или УПДК-4 (поставляются по отдельному заказу).
По отдельным заказам изделия диэлектрические ИДПСГО могут комплектоваться диэлектрическими маркировочными табличками и крышками технологических отверстий (деталь №10АМ; деталь 10БМ).
Электротехнические параметры изделия :
- удельное объёмное электрическое сопротивление 9,24х1010 Ом;
- удельное поверхностное электрическое сопротивление 1,49х1013 Ом;
- диэлектрическая прочность11,7 кВ/мм.
Механические параметры изделия (испытания на прочность):
- сплющивание (до появления трещин, расслоений) – 1360 кгс;
- сплющивание (до соприкосновения сторон) – 1640 кгс;
- сжатие (вдоль оси изделия) – 19880 кгс.
Согласно ТУ 2296-003-50695541-10 внешний вид изделий и их составных частей могут быть изменены без предварительного уведомления заказчика, что не влечёт за собой ухудшения технических характеристик.
- Гарантийный срок - 5 лет с даты продажи.
- Срок службы - 20 лет, при соблюдении правил эксплуатации.
- Изделия диэлектрические для парковой системы громкоговорящего оповещения ИДПСГО 1 шт.
- Паспорт (на партию) 1 шт.
